Эхолот с подводной видео системой

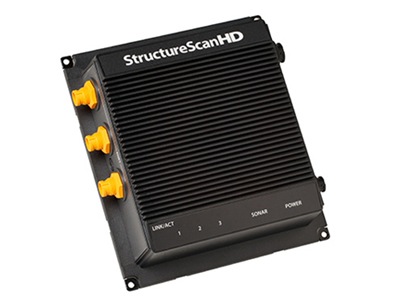

Simrad StructureScan® HD

Simrad StructureScan® HD - новое поколение эхолота структурного сканирования дна обеспечивает более высокое разрешение и детализацию подводной картины дна и более широкий диапазон сканирования по бокам и непосредственно под судном. Новый StructureScan HD позволяет видеть более четкую и подробную картину выступов дна, форватера, камни, объекты искусственного происхождения и затонувшие корабли, а также рыбу.

Особенности:

  • Высокая детализация и четкая картина структуры дна;
  • Значительно увеличена дальность сканирования и разрешение по сравнению с первоначальным StructureScan®;
  • Картина дна слева и справа по бортам и под судном в мельчайших подробностях.

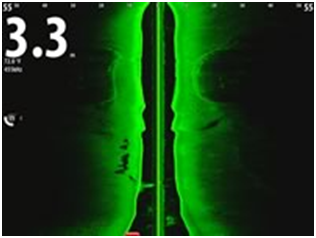

Более широкий диапазон бокового сканирования
StructureScan® HD подробная картина дна под судном увеличена до 600ft/183m - что на 20% больше по сравнению с первоначальным StructureScan®.
Подробное изображение до 300 футов по обе стороны от вашего судна
Более высокое разрешение
StructureScan® HD создает изображения высокой четкости.

Улучшенная технология DownScan Imaging™ - глубина вертикального сканирования увеличена до 300ft/100m.

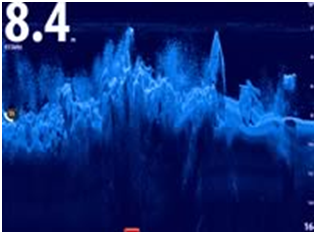

Высокое разрешение DownScan Imaging™

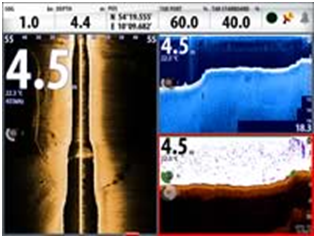

Downscan Overlay
Эксклюзивная технология позволяет накладывать изображение с StructureScan® HD на изображение DownScan широкополосного™ эхолота BSM на одном окне дисплея, что позволяет четко отделить рыбу от структуры.

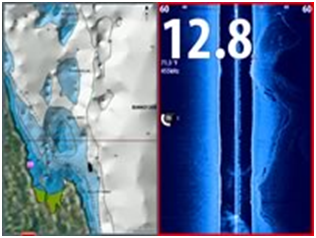

Подробная навигация
StructureScan® HD в сочетании с картографией рисует более понятную и реалистичную подводную обстановку акватории.

TrackBack™ - функция записи позволяет вернуть назад пройденные участки и отметить интересующие объекты под водой.

Смотрите подводных контуры с легкостью
Выбор цветов палитры
Несколько вариантов цветовой палитры позволяет выбрать оптимальный колорит для Вашего восприятия.

Технические характеристики:

Sonar / Sounder

Частота: 455 кГц и 800 кГц
Мощность выходного сигнала: Макс WRMS: 500 Вт
Пиковая: 4000 W

Сети / Коннекторы

Разъёмы: Ethernet

Технические

Длина: 210 mm
Ширина: 191 mm
Высота: 58 mm
Вес: 1 kg

Питание

Источник питания: 12V (Вход напряжения: 10V - 17V) постоянного тока

Другие

Кабель: 20 футов (6м) для преобразователей
Боковое сканирование: Максимальная дальность бокового сканирования: 600ft/183m.
Максимальная скорость сканирования: 35 миль/ч - 56 км/ч.
Сканирование объектов: 15 миль/ч - 24 км/ч.
Оптимальное изображение: 2-8 миль/ч или 3-13 км/ч.
Вертикальное сканирование: Максимальная глубина: 300 футов/92 м.
Максимальная скорость: 55 миль/ч - 88 км/ч.
Сканирование объектов: 35 миль/ч - 56 км/ч.
Оптимальное изображение: 2-8 миль/ч или 3-13 км/ч.


Simrad StructureScan®

Simrad StructureScan™ - это новый уровень сканирования структуры дна и непревзойденная детализация показывает Вам на экране картплоттера Simrad и МФУ Simrad все выступы подводные преграды, каналы, фарватеры, затонувшие корабли под Вашим судном, а также по правому и левому борту. Вы получаете феноменально панорамное изображение структура подводной обстановки!!!
StructureScan ценный инструмент для поиска и спасания, в гавани, для точной информации о подводной обстановке.

Основные особенности:

  • Новая технология сканирования толщи воды прямо под судном DownScan Imaging™ дает детальнейшую картинку на глубину до 100 м (300 фут);
  • Функция бокового сканирования SideScan обеспечивает панорамный обзор правой и левой сторон на расстояние до 46 м (150 фут), показывает такие важные объекты как камни обломки, каналы, преграды и все объекты где может скрываться рыба;
  • Объединение функции бокового SideScan и нижнего обзоров DownScan Imaging™ обеспечивает полную картину подводного мира;
  • Различная цветовая палитра отображения подводной картины дна;
  • Эксклюзивная функция TrackBack ™, для одновременной прокрутки истории сканирования и для установки путевых точек, которыми можно обмениваться по сети;
  • Выходная мощность 500 Вт RMS;
  • Подключение по сети к 3 дисплеям или сетевым датчикам;
  • Полностью водонепроницаемый корпус;
  • Излучатель в прочном корпусе с обтекаемым низким профилем устанавливается в любом месте;
  • Встроенный датчик температуры воды.

Simrad LSS-1 StructureScan модуль может подключаться к оборудованию Simrad как отдельный модуль эхолота так и совмещенно с широкополосными эхолотами Simrad BSM-1и Simrad BSM-2.

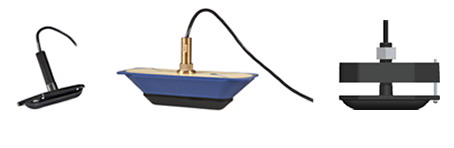

Simrad LSS-1 датчик эхолота

Низкопрофильный датчик с частотой 455/800 кГц поставляется с 6 м (20 футов) кабелем, делает его идеальным для установки на транец, сквозь корпус. Лодки имеющие большую килеватость требуют установки двух датчиков по правой и левой стороне от киля.

Совместим с оборудованием:

  • Серия Simrad NSO;
  • Серия Simrad NSS;
  • Серия Simrad NSE.

Технические характеристики:

Sonar / Sounder

Частота: 455 кГц и 800 кГц
Выходная мощность: Макс WRMS: 500 Вт
ТПК: 4000 W

Сети / Коннекторы

Разъёмы: Три разъема:
несколько Ethernet портов со встроенным 10/100 Ethernet, коммутатор для подключения к картплоттерам и МФУ

Весовые

Вес: 0,816 кг / 1,8 фунта

Питание

Источник питания: 12V (Вход напряжения: 10В - 17В) постоянного тока
Потребляемая мощность: Макс: 0,75. Типичное: 0,60. Пусковое: 4.7а.

Другие

Кабель: 20 футов (6м) для преобразователей
Downscan характеристики: Максимальная глубина: 100 футов (800kHz), 300 футов (455 кГц).
Максимальная скорость: 47 узлов.
Сканирование объектов: 30 узлов.
Оптимальная скорость: 8 узлов или менее.
