Серия ST60 |
Серия ST70 |
ST60 Tridata System Цифровой индикатор глубины, скорости, температуры и воды |

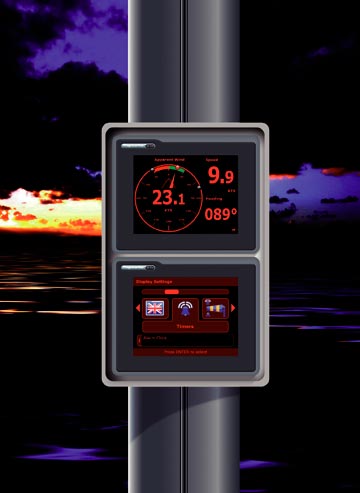

Дисплей серии ST70 Дисплей информации: эхолот, скорость, ветер, навигационные данные, данные от двигателей и др. |
|
|
Отображаемые данные:
- Диапазон глубин: 0.8 - 180м;
- Память максимальной и минимальной глубины;
- Индикатор характера изменения глубины;
- Отображение состояния автопилота;
- Диапазон измерения скорости: от 0 до 60 узлов;
- Показания значений максимальной и средней скорости;
- Общий пройденный путь: 0 - 99999 миль;
- Определение температуры воды;
- Калибровка определения скорости по показаниям от GPS (SOG);
- Секундомер и 10 и 5 минутный гоночный таймер;
- VMG (Velocity Made Good);
- SOG (при наличии данных в шине).
Комплектуется:
- Дисплей и два датчика (сквозь корпус или на транец):
- Датчик глубины;
- Датчик скорости и температуры.
- Дисплей без датчика;
- Репитер - дисплей.
|
Информация о скорости:
- VMG (Velocity made good) на точку и журнал VMG на точку;
- Скорость, журнал скорости;
- Максимальная и средняя скорость;
- VMG к ветру;
- Общий и обнуляемый счетчики пройденного пути;
- Гоночное время, локальное время и дата;
- Секундомер.
Информация о глубине:
- Глубина (метры, футы, сажени);
- Журнал глубины;
- Максимальная и средняя скорость;
- Минимальная и максимальная глубина.
Информация о курсе:
- Курс;
- Журнал значений курса;
- Зафиксированное значение курса;
- Галсовый курс;
- CMG (Course Made Good);
- Среднее значение отклонения от курса;
- Среднее значение курса.
Информация о ветре:
- Относительная скорость и направление ветра;
- Истинная скорость и направление ветра;
- GWD (Ground Wind Direction);
- Шкала Бофорта;
- Главный румб;
- Журнал скорости и направления ветра;
- Минимальное и максимальное значения скорости относительного ветра;
- Минимальное и максимальное значения скорости истинного ветра.
Информация от двигателей:
- Обороты двигателя;
- Уровень и расход топлива;
- Напряжение батареи и журнал значений напряжения;
- Температура и ампераж батареи;
- Наработка двигателя в часах;
- Балансировочное положение;
- Температура и давление масла;
- Температура и давление охлаждающей жидкости;
- Давление поддува.
Информация об окружающей среде:
- Температура воды;
- Атмосферное давление и журнал значений атмосферного давления;
- Восход и заход солнца;
- Минимальное и максимальное значения температуры воды;
- Температура воздуха и журнал значений температуры воздуха;
- Минимальное и максимальное значения температуры воздуха.
Комплектуется:
В комплекте с каждым дисплеем ST70 прилагается кабель адаптер шины SeaTalk для подключения к инструментам серий ST60/ST60 Plus.
Дополнительно:
- Пульт управления дисплеем;
- Пульт управления автопилотом;
- Установочный набор SeaTalkNG;
- Преобразователи датчиков глубины, скорости, ветра;
- Датчики глубины, скорости, ветра.
|
ST60 Depth System Цифровой индикатор глубины |
|
Отображаемые данные:
- Диапазон глубин: 0.8 - 180м;
- Память максимальной и минимальной глубины;
- Индикатор характера изменения глубины;
- Отображение состояния автопилота.
Комплектуется:
- Датчик глубины сквозь корпус;
- Датчик глубины на транец;
- Дисплей без датчика;
- Репитер - дисплей.
|
ST60 Wind Vane System Индикатор направления и скорости ветра |
|
Отображаемые данные:
- Относительная скорость ветра и направление;
- Истинная скорость ветра и относительное направление;
- Максимальная скорость ветра;
- Вынесенный датчик с кабелем 30м (опционально датчик с удлиненной штангой);
- Интервал измерения скорости ветра (узлы)- 0-60 узлов;
- Пределы измерения направления ветра 180° правый/левый борт;
- Единицы измерения скорости ветра - Узлы, м/с, Бофорт.
Комплектуется:
- Дисплей + датчик ветра на мачту для парусных и моторных судов;
- Дисплей + роторный датчик ветра (Rotavecta) для моторных судов;
- Индикатор курсового угла крутой бейдевинд 20°-60°;
- Береговая версия + датчик ветра.
|
ST60 Rudder System Индикатор угла положения руля |
|
Комплектуется:
- Дисплей с роторным датчиком;
- Только дисплей.
|
ST60 Compass System Индикатор компаса |
|
Отображаемые данные:
- Отображение магнитного курса;
- Курс относительно земли (COG - при наличии данных в шине SeaTalk);
- Отображение усредненного курса;
- Отображение MOB ("человек за бортом");
- Запатентованный магнитный датчик;
- Автоматическая линеаризация;
- Корректируемый дисплей и указатель;
- Калибровка курса с клавиатуры.
Комплектуется:
- Дисплей с внешним датчиком;
- Только дисплей.
|
Технические характеристики серии ST60 |
Технические характеристики серии ST70 |
Характеристики:
- Монохромный сегментный ЖК (LCD) дисплей с диагональю 34мм;
- Габаритные размеры 110х115х39 (Ш х В х Г), мм;
- Напряжение 10-16В;
- Потребляемый ток (номинальный) 45мА;
- NMEA (0183) вход/выход - через блок E85001;
- SeaTalk 2 разъема;
- Тип установки - заподлицо/в панель/кронштейн.
|
Характеристики:
- Цветной графический дисплей, адаптированный к солнечному свету диагональю 89мм (3.5"), разрешением 320x240 точек (QVGA), водонепроницаемость по стандарту CFR-46;
- Габаритные размеры 110х115х24 (Ш х В х Г), мм;
- Напряжение 10-16В;
- Потребляемый ток (номинальный) 220мА;
- NMEA (0183) вход/выход - через блок E85001;
- SeaTalk 2 разъема;
- SeaTalk2 вход/выход (NMEA 2000 через DPU);
- SeaTalk2 вход/выход (NMEA 2000 через DPU);
- Интеграция с устройствами SeaTalk, SeaTalk 2, SeaTalk ng и NMEA 2000;
- Тип установки - низкопрофильное крепление в панель/на поверхность.
|
