Эхолоты Japan Marina Company (JMC)
"Black-box"-эхолот JMC BV-6100
- Дополняет GPS-плоттеры C-MAP JMC, NP-30MR, Super Pilot MAX функциями эхолота.
- Раздельный экране для карт C-MAP и эхограммы, либо полноэкранный вывод данных с плоттера или эхолота.
- До 16 оттенков эхограммы для детального анализа скоплений рыбы, дна и термограммы. Выбор цветовой схемы как для эхограммы, так и для фона для любых условий освещения.
- Поддерживает широкий спектр гидроакустических антенн AIRMAR® 50 кГц и 200 кГц с автоматическим выбором мощности излучения.
- Раздельный экран для эхограмм различной частоты 50/200 кГц.
- Пять ячеек памяти для установки оптимального режима работы.
- "Фиш-лупа" для мгновенной оценки эхограммы.
- "Белая линия" позволяет отделить придонные скопления рыбы от донных отложений, а также оценить жесткость грунта.
- Функция 2/4-кратного увеличения эхограммы в левой половине экрана с сохранением нормального размера эхограммы в правой части.
- Настройка скорости звука в воде для компенсации изменений термпературы и солености воды.
- Шесть видов сигнализации.
- Вывод данных по глубине, скорости, пройденному расстоянию и температуре воды в формате NMEA-0183.
Спецификация:
| Поддерживаемые плоттеры: | NP-20MAX, NP-30MR, Super Pilot MAX
| | Трансдьюсеры: | серия AIRMAR®, 50/200 кГц
| | Можность излучения: | 500Вт или 1 кВт RMS, в зависимости от используемого трансдьюсера
| | Максимальный диапазон: | 457м (50 кГц/500Вт),
1219м (50 кГц/1 кВт),
213м (200 кГц/500Вт),
365м (200 кГц/1 кВт)
| | Сигнализация: | рыба, глубина, температура воды
| | Вывод данных: | $SDDBT (глубина), $SDDPT (глубина), $VWVHW (скорость), VWVLW (пройденное расстояние), YXMTW (температура воды)
| | Питание: | 10-35 VDC, 17 Вт
| | Масса: | ок. 1 кг
| | Габариты: | 193 × 55 × 174 мм
| | Температурные условия: | 0 - 50°C (в работе),
-20 - 70°C (при хранении)
| | Влагозащищенность: | IP 54
|
JMC V-3006 Двухчастотный цветной эхолот
- Двухчастотный (50 и 200 кГц) рыбопоисковый эхолот с 10,4" VGA TFT-LCD монитором дневного обзора.
- Эхограмма отображается с использованием всего спектра VGA, что позволяет достичь высокого разрешения. Боковая подсветка экрана регулируется в соответствии с условиями освещения.
- Мощность 1 kW RMS на частотах 50 kHz и 200 kHz, с автоматическим выбором соответствующего импульса передачи и скорости сканирования для заданной глубины.
- Широкий экран разделяется на две части в вертикальной и горизонтальной плоскости, с раздельным отображением эхограмм разных частот, или с отображением обычной и расширенной эхограмм одной частоты.
- Данные по глубине погружения трала также могут отображаться в цифровом и графическом режимах с датчика глубины/давления по NMEA-0183.
- Два режима расширения – расширение придонного слоя и пелагическое расширение – для упрощения поиска рыбных скоплений на любой глубине.
- Функция "Фиш-лупа" позволяет оценить размер рыбных скоплений, независимо от установок диапазона и скорости протяжки изображения. Незаменимая функция при работе на больших глубинах с низкой скоростью протяжки.
- Функция подавления слабых эхосигналов без изменения чувствительности приемника.
- Функция "Белая линия" помогает обнаруживать придонные скопления рыбы путем подавления эхограммы дна.
- Динамический выбор диапазона с оптимизацией цветовых установок эхограммы дна и рыбных скоплении в зависимости от состояния дна.
- Функция измерения температуры воды включена в стандартную конфигурацию, с отображением температуры в цифровом и графическом формате над эхограммой.
- Отображение позиции, курса и скорости с GPS приемника или иного источника GPS сигнала.
Спецификация:
| Дисплей: | 10.4" задняя подсветка VGA TFT-LCD, дневного обзора
| | Приемопередатчик: | элементы 50 и 200 кГц в одном корпусе (стандарт) или раздельные корпуса (опционально)
| | Мощность передачи: | 1 кВт RMS (8 кВт между пиками)
| | Диапазоны: | 2,5-1000 метров, 16 шагов | | Выбор диапазонов: | автоматический и вручную
| | Диапазоны расширения: | 1,5-200 метров, 8 шагов | | Режимы раздельного экрана: | горизонтальный/вертикальный для раздельного отображения частот или обычной/расширенной эхограммы
| | Режим выбора диапазонов раздельного экрана: | синхронизированный или раздельный
| | Выбор скорости сканирования: | автоматический
| | Подавление слабых эхосигналов: | 5 уровней подавления слабых эхосигналов
| | Диапазоны эхосигнала: | 3, 4, 5 и 6 dB/цвет
| | Скорость протяжки изображения: | 5, плюс "заморозка"
| | Уровни подавления шума: | 3
| | Алармы: | глубина, рыба и потеря питания (низкий уровень заряда)
| | Отображение температуры воды: | цифровое и графическое, температурный датчик встроен в оболочку антенны
| | Отображение данных трала: | цифровое и графические (вход NMEA-0183)
| | Стандарт скорости звука в воде: | 1500 м/сек, регулируется от 1400 до 1600 м/сек
| | Компенсация дрейфа: | регулируемая, шаг 0,1 ед.
| | Интерфейс: | NMEA-0183
| | Размеры: | 366 × 275 × 110 мм, c креплением | | Масса: | 5,8 кг с креплением | | Питание: | 11-40 VDC, ок. 30 W
| | Температура окр. среды: | от -15 до +55°C в работе, 95% RH
|

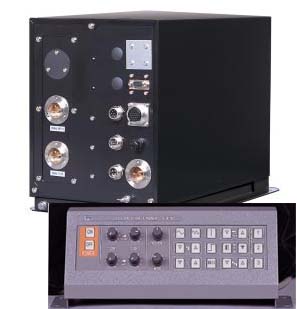

JMC V-8100 Двухчастотный рыбопоисковый эхолот
- Трехблочная конструкция, состоящая из блока управления, интегрированного приемо-передатчика с блоком питания ("черный ящик"), а также опционального 15" TFT LCD монитора или поставляемого пользователем монитора.
- Опциональный монитор в специализированном морском корпусе устанавливается в портретной и альбомной ориентации.
- 7 диапазонов глубин по выбору пользователя.
- Две частоты по выбору пользователя, от 20 до 300 кГц (указывается при заказе).
- Мощность антенн от 300 Вт до 5 кВт RMS, с 4-ступенчатым понижением мощности.
- Полноэкранный режим экрана, раздельное отображением частот и режим проигрывания эхограммы.
- Возможность отображения данных с внешнего GPS-приемника.
- 2-х, 3-х и 4-кратное увеличение скорости подачи изображения для быстрого проигрывания эхограммы, помимо 9 основных настроек скорости.
- Сохранение трех наборов часто используемых рабочих параметров.
- Три функции устранения интерференции - подавление шума, подавление интерференции и подавление взаимных помех.
Спецификация:
| Рабочие частоты: | любые две из - 20, 24, 28, 38, 40, 45, 50, 60, 68, 75, 80, 150, 200 кГц
| | Мощность: | от 300 Вт до 5 кВт, в зависимости от типа антенны
| | Уровень понижения мощности: | 12.5%, 25%, 50%, 100%
| | Диапазоны глубин: | 25, 50, 100, 150, 200, 300, 500 м или 7 диапазонов до 300 м
| | Режимы отображения эхо-сигналов: | полный экран,
раздельный экран,
режим проигрывания эхограммы, режим навигационной информации (опция)
| | Режимы расширения: | Донное расширение и пелагическое расширение
| | Скорость протяжки изображения: | 4-ступенчатая
| | Подавление шума: | 9 уровней
| | Подавление интерференции: | 3 уровня
| | Подавление взаимных помех: | 9 уровней
| | Алармы: | глубина, сила сигнала, температура/изменение температуры воды, рыба
| | Интерфейс: | цифровой NMEA-0183, аналоговый и VGA
| | Питание: | 20 – 40 VDC, ок. 50 Вт
| Масса:
Блок управления
"Черный ящик"
Опциональный монитор |
2 кг
11 кг
10 кг
| Размеры:
Блок управления
"Черный ящик"
Монитор (портретная ориентация)
Монитор (альбомная ориентация) |
340 × 117 × 112 мм
248 × 281 × 407 мм
308 × 379 × 208 мм
340 × 363 × 211 мм
| | Рабочая температура: | от 0°C до +50°C
|
Двухчастотные цветные эхолоты JMC V-1082 и JMC V-1082HP
- Двухчастотный эхолот 8-дюймовым цветным TFT-LCD QVGA экраном в электростатическом ударопрочном корпусе.
- Полноавтоматический режим работы с автовыбором диапазонов глубин и установкой уровня цели/STC для оптимального отображения дна и эхосигналов скоплений рыбы.
- Возможность установки отдельных значений диапазона глубин, дальности, STC, скорости подачи, цветов эхосигнала/фона и прочих параметров на раздельном экране.
- Постоянное или временное хранение до 10 эхограмм, с постраничным или продолжительным просмотром.
- При подключении дополнительной антенны GPS возможно хранение позиции судна (или метки MOB) в памяти, с графическим / цифровым отображением.
- Расширение экрана в левой части для простоты обнаружения придонных или пелагических скоплений рыбы.
- Фиш-лупа для постоянного определения размерного ряда рыбы, даже при низкой скорости подачи
- Защита с помощью пароля от неавторизованного использования или кражи.
- Подключение опционального датчика температуры воды.
Спецификация:
| Экран: | 8" TFT-LCD дневного обзора
| | Цвета эхограммы: | 7 цветов эхограммы
6 цветов фона
| | Режимы работы: | полноавтоматический и ручной
| | Емкость хранения эхограмм: | 10 эхограмм
| | Частоты: | 50 и 200 кГц
| | Мощность передачи: | 400Вт (V-1082)
1 кВт (V-1082HP)
| | Диапазон глубин: | от 2,5 до 1000 метров, 16 уровней
| | Цифровой интерфейс: | NMEA-0183
| | Масса дисплея: | 3,2 кг, с креплением
| | Размеры корпуса: | 248/196 × 271 × 135 мм, с монтажным креплением
| | Питание: | от 11 до 40 VDC, 18Вт
|
Двухчастотные цветные эхолоты JMC V-6202 и JMC V-8202
- Двухчастотный эхолот (50/200 кГц) с 6-дюймовым (V-6202) или 8-дюймовым (V-8202) цветным TFT-LCD QVGA экраном в электростатическом ударопрочном корпусе.
- Полноавтоматический режим работы с автовыбором диапазонов глубин и установкой уровня цели/STC для оптимального отображения дна и эхосигналов скоплений рыбы.
- Возможность ручной установки с параметрами по выбору судна.
- Возможность установки отдельных значений диапазона глубин, дальности, STC, скорости подачи, цветов эхосигнала/фона и прочих параметров на раздельном экране.
- Высокая скорость сканирования при двойной скорости подачи позволяет обнаруживать высокоскоростные породы рыб на предельно малых глубинах в правой части экрана, с выводом эхограммы с обычной скоростью в левой части экрана.
- Постоянное или временное хранение до 10 эхограмм, с постраничным или продолжительным просмотром.
- При подключении дополнительной антенны GPS возможно хранение позиции судна (или метки MOB) в памяти, с графическим / цифровым отображением.
- Расширение экрана в левой части для простоты обнаружения придонных или пелагических скоплений рыбы.
- Фиш-лупа для постоянного определения размерного ряда рыбы, даже при низкой скорости подачи
- Защита с помощью пароля от неавторизованного использования или кражи.
- Подавление слабых цветов эхосигнала без снижения размера цели.
- Подключение опционального датчика температуры воды.
Спецификация:
| Экран: | 6" / 8" аналоговый RGB TFT-LCD с боковой подсветкой, дневного обзора
| | Цвета эхограммы: | 7 цветов эхограммы
6 цветов фона
| | Режимы работы: | полноавтоматический и ручной
| | Режимы дисплея: | Эхограмма на всю ширину экрана или раздельный экран с расширением по дну или в пелагии / Раздельный экран
| | Емкость хранения эхограмм: | 10 эхограмм
| | Частоты: | 50 и 200 кГц
| | Мощность передачи: | около 400W RMS (3.2 kW между пиками)
| | Диапазон глубин: | от 2.5 до 1000 метров, 16 уровней от 0 до 999 м
| | Режим сканирования дна: | автофазирование и автосдвиг
| | Диапазон расширения: | от 1.5 до 200 м по 8 шагов
| | Скорость подачи: | 2/1, 1/2, 1/2, 1/4, 1/8, 1/16, 1/32 и "стоп"
| | Снижение уровня шума: | три уровня
| | Подавление слабых эхосигналов: | до 5 слабых цветов эхосигналов
| | Динамический диапазон эхосигнала: | 3, 4, 5 и 6 dB/цвет
| | "Белая линия": | подавление до 5 сильных цветов придонного слоя
| | STC (TVG): | изменяемая по 20 шагов
| | Алармы: | по глубине и рыбе
| | Датчик температуры: | T-300 или T-400 (дополнительно)
| | Цифровой интерфейс: | NMEA-0183
| | Масса дисплея (с креплением): | 1.7 кг (V-6202)
1.8 кг (V-8202)
| | Размеры корпуса: | 248/196 × 215/196 × 129 мм, с монтажным креплением
| | Температурные условия: | от -10 до 50°C, 95% RH без конденсата
| | Питание: | от 11 до 40 VDC, 17W
|
Более подробную информацию о предоставляемой нами продукции и услугах вы можете получить по телефонам:
+7(812)910-10-14 и +7(812)932-58-62, а также по e-mail: zora-yachts@zora.ru или zora-yachts@mail.ru
|
