Эхолоты SIMRAD
Компания Simrad является мировым лидером в области разработки и создания гидроакустических приборов.
Много рыбаков и судовладельцев по всему миру доверяют технике Simrad, успешно используют ее при поиске и
оценке рыбных скоплений, применяя технологию расщепленного луча, которая способна определить размерный ряд рыбы на
различных глубинах. Новейшие технологии и результаты последних разработок были использованы компанией Simrad при
создании ряда эхолотов для коммерческого и любительского рыболовства, а также для прогулочных судов.
Simrad EQ60 ВВ
Двухчастотный эхолот без дисплея: комплект поставки состоит только из блока приемопередатчика
и антенны с кабелем. Вы можете подключить эхолот к дисплею по Вашему выбору, возможна поставка
специализированных жидкокристаллических дисплеев производства Simrad с различной диагональю экрана.
Управление эхолотом осуществляется с помощью программного обеспечения "Windows 2000" и выносного трекбола.
Спецификация:
Разрешение: | 1024 x 768
| Частоты: | 38/200 кГц или 50/200 кГц
| Мощность: | 1 кВт/канал
| Определение дна/одиночной рыбы:
| 38 кГц: | 600 м / 2200 м
| 50 кГц: | 550 м / 1700 м
| 200 кГц: | 290 м / 550 м
| Управление: | Windows 2000 с выносным трекболом
| Шкала: | 5-5000 м
| Фазировка: | Ручная или автоматическая, пошагово по 1 м
| Расширение придонного слоя: | 1–20 м пошагово по 1 м
| Фиш-лупа: | Экран, слой, просматриваемый район
| Внутренняя память: | 400 снимков, запись необработанных данных
| Процессор: | Pentium, 64Mб RAM
| Питание: | 95 - 265 VAC
| Потребляемая мощность: | 100 Вт
| NMEA выход: | Глубина (на гидролокатор, систему контроля трала, плоттер)
| LAN выход: | Глубина и плотность грунта (для СМ60)
|
Комплектация: |
- Simrad EQ60, антенна 38/200 кГц, трекбол, кабель питания
- EQ6-204195 Simrad EQ60 38/200 кГц
- KSV-203004 Антенна 38/200 Combi-D
|
Дополнительно: |
- Цветной принтер
- CD/Флоппи дисковод
- Simrad EQ60BB ("черный ящик")
- Дополнительный дисплей (до 3 шт.)
- Блок бесперебойного питания
|
Simrad ES 60
Высокая разрешающая способность эхосигнала на любой глубине и легкость дистанционного управления. Приемопередатчик с расщепленным лучом. Возможность обработки сигнала от четырех приемопередатчиков с расщепленным лучом и/или одиночным лучом отдельно или вместе. Эффективные керамические антенны позволяют осуществлять поиск различных видов рыбы на мелкой или глубокой воде. Круговая диаграмма "рыба в луче" показывает направленное движение одиночных рыб на площади, охватываемой лучом. Шкала просмотра придонного слоя дает возможность получить более детальную информацию о скоплениях рыбы в непосредственной близости от дна. Цветовая гистограмма размерного ряда рыбы. Регулировка усиления отдельно для рыбы, косяка и дна. Вывод на один монитор до четырех частотных режимов. Управление эхолотом осуществляется с помощью программного обеспечения "Windows NT" и выносного трекбола. Возможна запись показаний в память и их последующее воспроизведение.

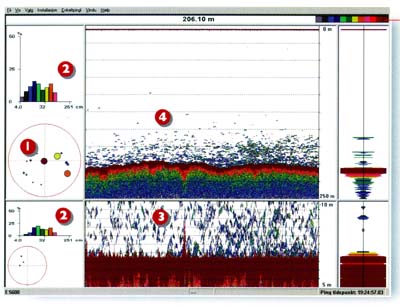

1. Круговая диаграмма "рыба в луче". Данная диаграмма показывает траекторию движения одиночных рыб, попадающих на площадь, покрываемую лучом эхолота.
2. Гистограмма размерного ряда рыбы. Для анализа размерного ряда рыбы используется диаграмма, показывающая цаетом размер рыбы. При наведении маркера на цвет показывается размер рыбы в сантиметрах.
3. Просмотр придонного слоя. Устанавливается шкала просмотра придонного слоя. Этот режим дает возможность получить более детальную информацию о рыбных скоплениях в непосредственной близости от дна.
4. Эхограмма. Дает возможность поиска глубоководных рыб на дальних шкалах с высокой разрешающей способностью. Возможно определение одиночных экземпляров на глубине свыше 1000 м.

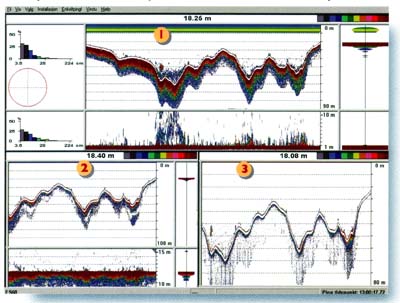

Увеличение возможности обнаружения рыбных скоплений, при использовании режима отображения на экране нескольких частот:
1. 18 кГц расщепленный луч
2. 38 кГц одиночный луч
3. 200 кГц одиночный луч
Спецификация:
Размер дисплея: | 14", 18" или 20" цветной LCD
| Шкалы: | 5-5000 м. Ручная/автоматическая настройка, автостарт
| Фазировка: | Ручная или автоматическая
| Увеличение придонного слоя: | 5-5000 м
| Размерный ряд рыбы: | Масса/длина рыбы. Позиция рыбы в луче
| Фиш-лупа: | Экран, слой, просматриваемый район
| Внутренняя память: | Запись до 400 скриншотов на встроенный дисковод
| Цветной принтер: | Дополнительно
| Потребляемое напряжение: | 95-265 VАС
| Потребляемая мощность: | 100 Вт
| Частоты: | 38/200 кГц или 50/200 кГц
| Количество частот: | Одна или две
| Частоты одиночного луча: | 18, 27, 38, 50, 70, 120 или 200 кГц
| Частоты расщепленного луча: | 18, 38, 70, 120 или 200 кГц
| Выходная мощность сигнала: | 18, 50 кГц, до 2 кВт / канал 27 кГц, до 3 кВт / канал 38 кГц, до 2 или 4 кВт / канал 70, 120 кГц, до 1кВт / канал
|
Электронная система донной картографии Simrad CM60
Для создания топографических карт морского дна в режиме реального времени Simrad CM60 обрабатывает данные от эхолота и GPS приемника. Полученные данные сопоставляются с электронными навигационными картами для создания мощной целостной трехмерной навигационной системы. Для расчета и построения карт морского дна используются официальные электронные карты S57 или векторные карты C-Map СМ-93. Карты морского дна, создаваемые системой Simrad CM60, интегрированы в векторные географические карты, обеспечивая лучшую детализацию исходных донных карт.
Создание рельефа морского дна производится в автоматическом режиме и не требует вмешательства оператора и указания курса следования. С каждым повторным посещением данного района карты морского дна, хранящиеся в памяти, дополняются необходимыми деталями. Управление системой осуществляется стандартным или беспроводным трекболом.
Плоттер включает в себя функцию прокладки курса, пройденного пути, отображаемые несколькими цветами, и ввод различных маркеров событий. При подключении к авторулевому плоттер обеспечивает проводку судна по запланированному маршруту. При подключении СМ 60 к современным типам радаров в режиме автоматической радиолокационной прокладки все цели отображаются на экране. На экран выводятся данные о целях: курс, скорость и дистанция до цели.
При наличии дополнительного модуля программного обеспечения HT SW можно использовать необработанные данные от эхолотов ES60 или EQ60 для определения жесткости дна. Информация о глубине и плотности грунта выводится на карте морского дна, создаваемой системой Simrad CM60. Эхограммы, полученные от эхолотов ES/EQ60, могут быть выведены на экран дисплея и представлены в отдельном окне, что позволяет одновременно получать информацию с эхолота и плоттера на одном экране.
При подключении дополнительного программного модуля тралового зонда Simrad ITI на карте появляется значок трала. При использовании датчика глубины глубина хода трала отображается на трехмерном экране донной картографии.
Спецификация:
Процессорный блок: | Intel Celeron 633/66 МГц, 128кБ L2 Cache
| | RAM 128М
| | Жесткий диск 2,5 дюйма 6Гб
| | CD и флоппи дисковод
| | COM2 и параллельный порт
| | Два порта USB2 порта PS/2
| | LAN (Ethernet) 10/100Мб
| Операционная система: | Linux
| Управление: | Клавиатура, трекбол
| Выходные данные: | Информация курса на авторулевой
| Входные данные: | Координаты судна от GPS приемника Данные глубины от эхолота Данные автоматической радиолокационной прокладки от радара
| Дополнительно: | Порты COM3-COM4
| Дополнительное программное обеспечение: | НТ: Определение плотности грунта по показаниям Simrad ES60 и EQ60 Положение трала по данным с системы Simrad ITI
| Напряжение: | 95-265 VАС
| LCD дисплей Simrad:
| Размер экрана: | 15", 28" или 20"
| Разрешение (15"): | 1024х768
| Разрешение (18"/20"): | 1280х1024
| Напряжение: | 95-265 VАС
| Дополнительно: | Цветной принтер
|
Более подробную информацию о предоставляемой нами продукции и услугах вы можете получить по телефонам: +7(812)910-10-14 и +7(812)932-58-62, а также по e-mail: zora-yachts@zora.ru или zora-yachts@mail.ru
|
