INMARSAT-C, mini-C

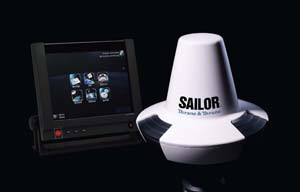

Sailor 6110 mini-C GMDSS
СЗС SAILOR 6110 mini-C - это новое поколение терминалов ГМССБ, вобравшее в себя опыт предыдущих поколений систем спутниковой связи SAILOR. Новая станция впервые в мире комплектуется терминалом передачи данных с сенсорным управлением SAILOR 6006, а также использует новые средства межблочной коммутации.
SAILOR 6110 mini-C может закрывать требования по безопасности мореплавания в трех областях – как оборудования ГМССБ, ОСДР и ССОО.
- Одобрение Российского Морского Регистра Судоходства
- Первый терминал ГМССБ с сенсорным дисплеем
- Внешняя память (SD-карта; USB)
- Инновационный подход в области сетевых подключений
- Точный 50-канальный GPS приемник
- Интерфейс ThraneLINK
Лежащий в основе системы блок SAILOR 3027 mini-C - это совершенно новый вид терминальной платформы, представляющий собой усовершенствованную версию признанной в отрасли станции SAILOR 3026 mini-C. Как и у предыдущего поколения, новое поколение тоже имеет функции ССОО.
Уникальное использование способа подключения кабелей CAN-BUS (NMEA 2000) – главное новшество терминала SAILOR 6110 mini-C, которое сокращает время установки и подключения, снижает расходы, предлагает широкие возможности, упрощает процедуру заготовки кабелей, подгонки длины и настройки блока соединений, а так же оптимизирует прокладку соединений. Помимо этого, подсистемы, такие как, например, панель аварийной сигнализации, подключаются с помощью кабелей RJ45 через патч-корд, что опять же таки упрощает установку оборудования.
Система состоит из следующих блоков:
- SAILOR 3027C mini-C приемопередатчик ГМССБ
- Новое поколение терминалов mini-C в линейке успешных mini-C установок от компании Thrane & Thrane.
- SAILOR 6006 Терминал передачи данных
- Терминал имеет сенсорный дисплей с высоким разрешением (10.4) с современным графическим интерфейсом. Для сохранения информации предусмотрены слот под SD-карты и USB-порт.
- SAILOR 6194 Терминальный блок управления (TCU)
- TCU используется вместе с опцией ССОО в качестве соединительного блока. В дальнейшем функциональный диапазон данного блока может быть расширен.
- Панель аварийной сигнализации SAILOR 6101
- Недавно изобретенная панель аварийной сигнализации для серии SAILOR 6000 имеет как оптическую, так и звуковую сигнализацию, а также функцию приема и отображения РГВ-сообщений. Все алармы Inmarsat-C можно отключить обычным нажатием кнопки.
- Панель аварийной сигнализации SAILOR 6103
- Данная панель аварийной сигнализации имеет те же основные характеристики, что и SAILOR 6101, но также подключается к УКВ и ПВ/КВ радиостанциям в целях подачи сигнала бедствия. Так же как и на панели аварийной сигнализации SAILOR 6101, здесь сигнализация может быть отключена простым нажатием кнопки.
- SAILOR 6197 Ethernet-свитч
- Свитч Ethernet используется для подключения многих установок линейки SAILOR с помощью сети Ethernet.
- SAILOR 3608 Compact Printer Unit
- Принтер соединяется с терминалом передачи данных SAILOR 6006 и обеспечивает печать РГВ-сообщений и сообщений по безопасности мореплавания.
Спецификация:
| Трансивер SAILOR TT-3027 |
| Антенна: | Inmarsat-C/GPS всенаправленная |
| Угол возвышения: | от -15° до 90° |
Рабочие частоты:
Rx
Tx
GPS: |
1525.0 – 1559.0 МГц
1626.5 – 1660.5 МГц
1575.42 МГц |
| Модуль GPS: | 50-канальный (поддержка системы Galileo) |
| Макс. длина сообщения: | 10 Kb |
| Частота обновления: | 1 сек |
| Точность: | 15 м |
Температурный режим:
рабочая:
хранение: |
от -35°C до 55°C
от -40°C до 80°C |
| Рабочая влажность: | 100%, конденсат |
| Относительная влажность: | до 95% при 40°C |
| Осадки: | до 100 мм/час,
капля от 0.5 до 4.5 мм |
| Макс. обледенение: | до 25 мм |
| Макс. скорость: | до 140 км/час |
| Макс. скорость ветра: | до 200 км/час |
| Удар: | полусинусоида 20 g/11 ms |
| Солнечная радиация: | до 1200 W/m2 |
| Питание: | 9V – 32V от блока питания с поддержкой CAN-BUS
15VAC ном. |
| Макс. мощность: | 30W |
Потребление энергии:
Rx
"спящий" режим |
1,8W (режим ожидания)
< 10 mW |
| Габариты: | ∅ 170,5 × 145 мм |
| Масса: | 1.1 кг (без мачтового крепления) |
| Класс защиты: | IP66 и IP67 |
Thrane&Thrane TT-3000E mini-C GMDSS
Thrane & Thrane представляет новую ГМССБ систему на основе 4-го поколения платформы Inmarsat-C - трансивера SAILOR TT-3026C mini-C GMDSS.
TT-3000E mini-C GMDSS может также использоваться в качестве Судовой системы охраны и оповещения (ССОО). Система разработана на базе широко известной модели SAILOR TT-3000SSA Ship Security Alert System.
- Полное соответствие новейшим спецификациям Inmarsat-C для целей ГМССБ CN114, IEC 1097-4, IEC и CE
- Одобрение Российского Морского Регистра Судоходства
- Двусторонняя передача телексных, факсимильных сообщений и e-mail в любую точку мира
- Прием широковещательных сообщений Inmarsat-C по навигационным опасностям (EGC)
- Информационные отчеты на различные адреса с различными временными интервалами
- Простота установки
- Функции ССОО (опциональный апгрейд)
SAILOR TT-3000E mini-C GMDSS System состоит из следующих блоков:
- SAILOR TT-3026C mini-C GMDSS Трансивер
- Новейший терминал из семейства mini-C производства Thrane&Thrane.
- SAILOR TT-3606E Терминал передачи данных
- Компактный терминал передачи данных SAILOR TT-3606E оснащается 10.4" TFT-дисплеем с высоким разрешением. Обеспечивает обмен телексными и факсимильными сообщениями, электронной почтой и передачу данных.
- SAILOR TT-3616C Соединительная коробка
- Новый интерфейс для SAILOR TT-3000E обеспечивает надежное кабельное соединение.
- SAILOR TT-3042C/AP5042 Удаленная панель сигнализации
- Обеспечивает функции аудиовизуального оповещения с индикацией входящих EGC сообщений. Удаленная панель позволяет посылать сообщения о бедствии с 3 удаленных мест на судне.
- SAILOR TT-3608A Компактный принтер
- Принтер подключается напрямую к терминалу передачи данных SAILOR TT-3606E.
- SAILOR N163S Блок питания
- Универсальный AC/DC блок питания для автоматического перехода на резервное питание.
Спецификация:
| Трансивер SAILOR TT-3026C |
| Антенна: | Inmarsat-C/GPS всенаправленная |
| Угол возвышения: | от -15° до 90° |
Рабочие частоты:
Rx
Tx
GPS: |
1525.0 – 1559.0 МГц
1626.5 – 1660.5 МГц
1575.42 МГц |
| Модуль GPS: | 12-канальный |
| Макс. длина сообщения: | 10 Kb |
| Частота обновления: | 1 сек |
| Точность: | 15 м |
| Солнечная радиация: | 1200W/m2 |
| Осадки: | до 100 мм/час |
| Капля: | от 0,5 до 4,5 мм при скорости ветра до 200 км/ч |
| Обледенение: | до 25 мм |
| Макс. скорость: | 87 mph |
| Защита: | Одобрение Lloyds IP66
протестировано на соответствие IP68 |
Температурный режим:
рабочая
хранение |
от -35°C до 55°C
от -40°C до 80°C |
| Питание: | 10,5V – 32V, плавающее |
| Макс. мощность: | 32W |
Потребление энергии:
Rx
Tx |
1,8W (режим ожидания)
23W (питание 12V DC) |
| Габариты: | ∅163 × 146 мм |
| Масса: | 1.1 кг |
| Терминал передачи данных SAILOR TT-3606E |
| Процессор: | 386SX-40MHz |
| RAM: | 4 MB |
| Flash DISK: | 2 MB |
| Дисплей: | 10.4” цветная TFT панель |
| Разрешение экрана: | 640 × 480 |
| Флоппи-дисковод: | 3.5” |
| Клавиатура: | 5-pin mini-DIN |
| Параллельный порт принтера: | 25 pin SubD "мама" |
| Серийный порт: | 9 pin SubD "папа", DTE (2 шт.) |
| Питание: | 10,5V – 32V, плавающее |
| Макс. потребление энергии: | 20W |
Температурный режим:
рабочая
хранение |
от -20°C до 55°C
от -40°C до 80°C |
| Габариты: | 221 × 297 × 114.5 мм (без крепления) |
| Масса: | 3,1 кг |
| Удаленная панель сигнализации SAILOR TT-3042C |
| Питание: | 7,5V – 12V, плавающее |
| Макс. потребление энергии: | 0,5W |
| Макс. длина кабеля: | 100 м |
Температурный режим:
рабочая
хранение | |
| Габариты: | 49 × 95 × 99 мм |
| Масса: | 0,32 кг |
| Соединительная коробка SAILOR TT-3616C |
| Габариты: | 46 × 256 × 220 мм |
| Масса: | 1,6 кг |
Температурный режим:
рабочая
хранение |
от -25°C до 55°C
от -40°C до 80°C |
Thrane&Thrane TT-3020C - станция спутниковой связи INMARSAT-C
Позволяет быстро и надежно отправлять и получать факсы и данные. Быстрая передача информации между абонентами, определение координат местонахождения объектов. Поддерживает передачу телекса, X.25, электронной почты, факсов. Функция спящего режима (активизируется в перерывах между отправкой сообщений или определением координат) позволяет снизить энергопотребление до 30 мВт.
Спецификация:
Размеры:
Трансивера:
Антенны: |
50 x 180 x 165 мм
124 x 150 мм
| Масса:
Трансивера:
Антенны: |
1,3 кг
0,75 кг
| | Питание: | 10-32 VDC
| | Максимальная потребляемая мощность: | 81 Вт
| | Продолжительность работы в спящем режиме: | До 10 часов
| Температурный режим:
При работе:
При хранении: |
от -35°С до +55°С
от -40°С до +80°С
| | Чувствительность к ударным нагрузкам: | 20 г/11 мс
| | Точность определения координат: | 15 м
| | Точность определения скорости: | 0,2 м/с
|
Thrane&Thrane TT-3000E mini-C GMDSS
Thrane & Thrane представляет новую ГМССБ систему на основе 4-го поколения платформы Inmarsat-C - трансивера SAILOR TT-3026C mini-C GMDSS.
TT-3000E mini-C GMDSS может также использоваться в качестве Судовой системы охраны и оповещения (ССОО). Система разработана на базе широко известной модели SAILOR TT-3000SSA Ship Security Alert System.
- Полное соответствие новейшим спецификациям Inmarsat-C для целей ГМССБ CN114, IEC 1097-4, IEC и CE
- Одобрение Российского Морского Регистра Судоходства
- Двусторонняя передача телексных, факсимильных сообщений и e-mail в любую точку мира
- Прием широковещательных сообщений Inmarsat-C по навигационным опасностям (EGC)
- Информационные отчеты на различные адреса с различными временными интервалами
- Простота установки
- Функции ССОО (опциональный апгрейд)
SAILOR TT-3000E mini-C GMDSS System состоит из следующих блоков:
SAILOR TT-3026C mini-C GMDSS Трансивер
Новейший терминал из семейства mini-C производства Thrane&Thrane.
SAILOR TT-3606E Терминал передачи данных
Компактный терминал передачи данных SAILOR TT-3606E оснащается 10.4" TFT-дисплеем с высоким разрешением. Обеспечивает обмен телексными и факсимильными сообщениями, электронной почтой и передачу данных.
SAILOR TT-3616C Соединительная коробка
Новый интерфейс для SAILOR TT-3000E обеспечивает надежное кабельное соединение.
SAILOR TT-3042C Удаленный панель сигнализации
Обеспечивает функции аудиовизуального оповещения с индикацией входящих EGC сообщений. Удаленная панель позволяет посылать сообщения о бедствии с 3 удаленных мст на судне.
SAILOR TT-3608A Компактный принтер
Принтер подключается напрямую к терминалу передачи данных SAILOR TT-3606E.
SAILOR N163S Блок питания
Универсальный AC/DC блок питания для автоматического перехода на резервное питание.
Thrane&Thrane TT-3026L/M easyTrack - Морская станция спутниковой связи
TT-3026L/M easyTrack - интегрированное устройство Инмарсат-С/GPS. Чрезвычайно компактный дизайн и режим энергосбережения делает TT-3026L/M easyTrack очень удобным для использования в системах AVL, VMS, SCADA. Гарантирует быструю и надежную передачу жизненно важной информации - сообщения положения, контроля данных и т.д. Всенаправленная антенна с углом охвата от +90° до -15°. Управляющие входные/выходные порты TT-3026L/M easyTrack легко могут быть подключены к удаленным сенсорам, реле, переключателям. Наиболее экономичное для рыбопромысловых компаний решение по установке оборудования, необходимого для отраслевой системы мониторинга (КЦСМ).
В стандартную комплектацию входит:
- ТТ-3026L/M трансивер Инмарсат Мини-С со встроенным 12-кан. GPS
- Opt. 941- 5м антенного кабеля(возможна поставка 5/10/20 м)
- CD с программным обеспечением и инструкциями по установке и эксплуатации.
Дополнительно:
- ТТ-3616 Интерфейсный блок для подключения компьютера
- Блок питания от сети 110-220 VAC
- Антенные крепления для мачтового и леерного монтажа
Спецификация:
| Размер корпуса: | Ø163 x 146,2 мм
| | Масса корпуса: | 1,1 кг
| | Скорость передачи данных: | Tx 300 и 600 бит/сек,
Rx 600 бит/сек.
| Диапазон частот:
Прием:
Передача: |
1525,0 - 1559,0 МГц
1626,5 - 1660,5 МГц
| | Максимальная потребляемая мощность: | Rx 1,8 Вт
Tx 23 Вт
| | Частота обновления: | 1 сек
| | Память: | 175 кб SRAM
| | Спящий режим (питание 12 VDC, периодичность отчетов / общее потребление): | 15 мин. / 288 мВт
30 мин. / 148 мВт
1 ч. / 78 мВт
2 ч. / 43 мВт
5 ч. / 25 мВт
10 ч. / 16 мВт
24 ч. / 11 мВт
| Температурный режим:
При работе:
При хранении: |
от -35°С до +55°С
от -40°С до +80°С
| Чувствительность к нагрузкам:
Солнечная радиация:
Дождь:
Ветер:
Ускорение:
Удар: |
1200 Вт/m2
100 мм/час, капля 0,5 - 4,5 мм
200 км/час
макс. до 140 км/час
20 г/11 мс
|
Судовой компьютер-моноблок DT-310
DT-310 представляет собой компьютер со встроенным ЖК-дисплеем. DT-310 предназначен для использования в качестве терминала для спутниковых станций INMARSAT.
Также DT-310 может быть использован для решения иных задач, требования которых удовлетворяют его характеристики. В устройстве предусмотре встроенный блок сигнализации, обеспечивающий звуковую и визуальную сигнализацию с квитирование при замыкании/размыкании контактов специального разъема (типа DB-9M).
Спецификация:
| Процессор: | Vortex86DX 800 МГц (аналог Pentium Pro 166 МГц)
| | Оперативная память: | 256 Mb (DDR-II SDRAM)
| | HDD-Flash: | 2 Gb (UDMA-100)
| | Поддерживаемые ОС: | Windows 95/98/2000/XP, MS-DOS/FreeDOS, QNX, Linux
| | Дисплей: | 10,4" 800×600
| | Контрастность: | 300:1
| | Яркость: | 350 кд/м2
| | Угол обзора: | 140°
| | Время отклика: | 30 мсек
| | Интерфейсы ввода/вывода: | 2 × RS-232 (DB-9M)
1 × LPT (DB-25F)
1 × USB (Type A)
2 × PS/2 (клавиатура и мышь/трэкбол)
Вход питания (1 × DB-15F)
Вход сигнализации (1 × DB-9M) | | Напряжение питания: | 10...36 VDC
| | Потребляемая мощность: | не более 40 W
|
Более подробную информацию о предоставляемой нами продукции и услугах вы можете получить по телефонам:
+7(812)910-10-14 и +7(812)932-58-62, а также по e-mail: zora-yachts@zora.ru или zora-yachts@mail.ru
|
